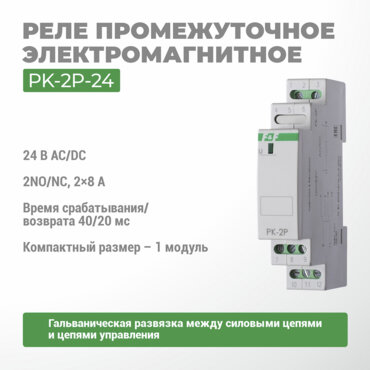

Отличительные особенности реле:
Напряжение питания 24 В AC/DC. Контакт 2NO/NC, 2*8 А.
Назначение:
Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Применяется в системах автоматики, управления, контроля и т.п.
Принцип работы:
При подаче напряжения на клеммы 1, 3 происходит коммутация релейного выхода.
Артикул | EA06.001.008 |
Код ETIM | EC001437 |
Контакт | 2NO/NC |
Номинальное напряжение контактов, В | 250 AC |
Номинальный коммутируемый ток, А | 8 AC-1 |
Время срабатывания/возврата, не более, мс | 40/20 |
Напряжение питания катушки, В | 24 AC/DC |
Напряжение отпускания | 0,7 Uн |
Потребляемый ток, не более, мА | 30 |
Номинальное напряжение изоляции, В | 400 АС |
Напряжение пробоя, кВ: контакт-катушка | 2.5 |
Напряжение пробоя, кВ: контакт-контакт | 2.1 |
Механический ресурс, циклы | > 3х1000000 |
Максимальная частота коммутации, цикл/час: при номинальной нагрузке | 600 |
Максимальная частота коммутации, цикл/час: без нагрузки | 18000 |
Диапазон рабочих температур, °С | -25…+50 |
Степень защиты | IP20 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Габариты (ШхВхГ), мм | 18х90х65 |
Подключение | винтовые зажимы 2,5 мм2 |
Момент затяжки винтового соединения, Нм | 0.4 |
Тип корпуса | 1S |
Монтаж | на DIN-рейку |
Отличительные особенности: | Напряжение питания 24 В AC/DC. Контакт 2NO/NC, 2x8 А. |
Наименование | PK-2P-24 |
Бренд | СООО "Евроавтоматика ФиФ" |
Страна происхождения | Беларусь |
Гарантия | 2 года |
