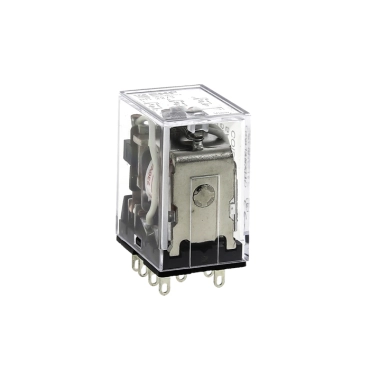

Реле промежуточные серий РП-22 EKF PROxima и РП-25 EKF PROxima являются комплектным коммутационным оборудованием, рассчитанным на токи до 10 А.
Реле серии РП могут комплектоваться разъемами модульными серий РМ-22 и РМ-25 для крепления реле на 35-миллиметровой монтажной DIN-рейке. На модульном разъеме располагаются зажимы выводов, переключающих контактов и катушки. Возможна коммутация алюминиевым и медным проводом.
Реле промежуточные серии РП-22 EKF PROxima и РП-25 EKF PROxima применяются в целях управления переменного тока напряжением до 230 В и постоянного тока до 24 В, используются в системах автоматизации и шкафах управления:
- для замыкания-размыкания силовых цепях до 10 А;
- для гальванической развязки;
- для подачи команд управления от контроллера к исполнительным устройствам.
Номин. ток | 5 |
Ширина | 20,5 |
Высота | 27 |
Глубина | 35 |
Со съемными клеммами | Да |
Полюсность | Свободная полюсность |
Тип управления\переключения | Моностабильное |
С принудительно управляемыми контактами | Нет |
Тип переключающих контактов | Двойной контакт |
В комплекте с розеткой (цоколем) | Нет |
Тип подключения | Плоский штекерный разъем |
Номин. напряжение питания цепи управления Us AC 50 Гц | 24...24 |
Номин. напряжение питания цепи управления Us AC 60 Гц | 24...24 |
Степень защиты (IP) | IP40 |
Со светодиодной (LED) индикацией | Нет |
Тип напряжения управления | AC (перемен.) |
Количество нормально замкнутых (НЗ) контактов | 0 |
Количество нормально разомкнутых (НО) контактов | 0 |
Количество переключающих (перекидных) контактов | 4 |
Номин. ток | 5 |
Ширина | 20,5 |
Высота | 27 |
Глубина | 35 |
Со съемными клеммами | Да |
Полюсность | Свободная полюсность |
Тип управления\переключения | Моностабильное |
С принудительно управляемыми контактами | Нет |
Тип переключающих контактов | Двойной контакт |
В комплекте с розеткой (цоколем) | Нет |
Тип подключения | Плоский штекерный разъем |
Номин. напряжение питания цепи управления Us AC 50 Гц | 24...24 |
Номин. напряжение питания цепи управления Us AC 60 Гц | 24...24 |
Степень защиты (IP) | IP40 |
Со светодиодной (LED) индикацией | Нет |
Тип напряжения управления | AC (перемен.) |
Количество нормально замкнутых (НЗ) контактов | 0 |
Количество нормально разомкнутых (НО) контактов | 0 |
Количество переключающих (перекидных) контактов | 4 |
